Classificação de Turbinas
As turbinas hidráulicas são projetadas para transformar a energia mecânica (a energia de pressão e a energia cinética) de um fluxo de água, em potência de eixo. Atualmente são mais encontradas em usinas hidrelétricas, onde são acopladas a um gerador elétrico, o qual é conectado à rede de energia. Contudo também podem ser usadas para geração de energia em pequena escala, para as comunidades isoladas.
As turbinas hidráulicas dividem-se entre quatro tipos principais: Pelton, Francis, Kaplan, Bulbo. Cada um destes tipos é adaptado para funcionar em usinas, como uma determinada faixa de altura de queda. As vazões volumétricas podem ser igualmente grandes em qualquer uma delas, mas a potência será proporcional ao produto da queda (H) e da vazão volumétrica (Q).
Em todos os tipos há alguns princípios de funcionamento comuns. A água entra pela tomada de água, a montante da usina hidrelétrica que está num nível mais elevado, e é levada através de um conduto forçado até a entrada da turbina. Lá a água passa por um sistema de palhetas guias móveis, que controlam a vazão volumétrica fornecida à turbina. Para se aumentar a potência as palhetas se abrem, para diminuir a potência elas se fecham. Após passar por este mecanismo a água chega ao rotor da turbina. Nas turbinas Pelton, não há um sistema de palhetas móveis, e sim um bocal com uma agulha móvel, semelhante a uma válvula. O controle da vazão é feito por este dispositivo.
Por transferência de quantidade de movimento parte da energia potencial dela, é transferida para o rotor na forma de torque e velocidade de rotação. Devido a isto a água na saída da turbina está a uma pressão pouco menor que a atmosférica, e bem menor do que a inicial.
Após passar pelo rotor, um duto chamado tubo de sucção, conduz a água até a parte de jusante do rio, no nível mais baixo. As turbinas Pelton, têm um princípio um pouco diferente (impulsão) pois a pressão primeiro é transformada em energia cinética, em um bocal, onde o fluxo de água é acelerado até uma alta velocidade, e em seguida choca-se com as pás da turbina imprimindo-lhe rotação e torque.
As turbinas hidráulicas, podem ser montadas com o eixo no sentido vertical. Um mancal de escora suporta todo o peso das partes girantes da turbina e do gerador que é montado logo acima dela. Em PCH (Pequena Central Hidrelétrica) turbinas são fabricadas com eixo na horizontal.
Normalmente, devido ao seu alto custo e necessidade de ser instalada em locais específicos, as turbinas hidráulicas são usadas apenas para gerar eletricidade. Por esta razão a velocidade de rotação é fixada num valor constante.
As principais causas da "perda" de energia nas turbinas são:
*perdas hidráulicas: a água tem que deixar a turbina com alguma velocidade, e esta quantidade de energia cinética não pode ser aproveitada pela turbina.
*perdas mecânicas: são originadas por atrito nas partes móveis da turbina e calor perdido pelo aquecimento dos mancais.
TIPOS DE TURBINAS
Turbina Pelton
São adequadas para operar entre quedas de 350 m até 1100 m, sendo por isto muito mais comuns em países montanhosos.
Este modelo de turbina opera com velocidades de rotação maiores que os outros, e tem o rotor de característica bastante distinta. Um dos maiores problemas destas turbinas, devido à alta velocidade com que a água se choca com o rotor, é a erosão provocada pelo efeito abrasivo da areia misturada com a água, comum em rios de montanhas. As turbinas Pelton, devido a possibilidade de acionamento independente nos diferentes bocais, tem uma curva geral de eficiência plana, que lhe garante boa performance em diversas condições de operação.
Turbina Francis
São adequadas para operar entre quedas de 40 m até 400 m. A Usina hidrelétrica de Itaipu assim como a Usina hidrelétrica de Tucuruí, Furnas e outras no Brasil funcionam com turbinas tipo Francis com cerca de 100 m de queda d'água.
Turbina Kaplan
São adequadas para operar entre quedas de 20 m até 50 m. A única diferença entre as turbinas Kaplan e a Francis é o rotor. Este assemelha-se a um propulsor de navio (similar a uma hélice) com duas a seis as pás móveis.
As Kaplans também apresentam uma curva de rendimento "plana" garantindo bom rendimento em uma ampla faixa de operação.
Turbina Bulbo

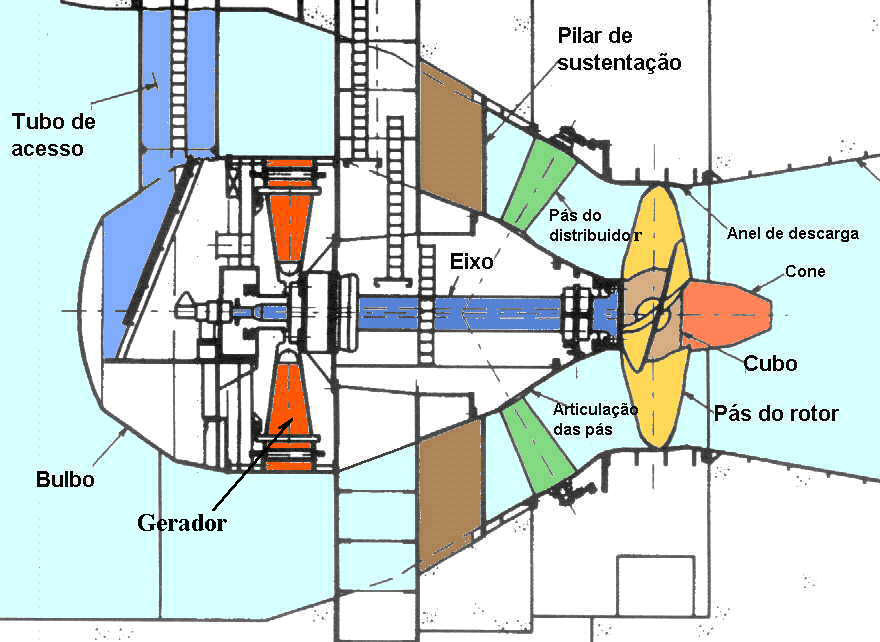

Operam em quedas abaixo de 20 m. Foram inventadas inicialmente, na década de 1960, na França para a usina maré-motriz de La Rance e depois desenvolvidas para outras finalidades. Possui a turbina similar a uma turbina Kaplan horizontal, porem devido a baixa queda, o gerador hidráulico encontra-se em um bulbo por onde a água flui ao seu redor antes de chegar as pás da Turbina.
